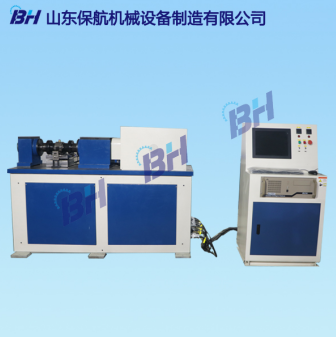

MHD-50型滑動軸承磨損試驗機
一、 主要用途：
MHD-50型滑動軸承磨損試驗機（以下簡稱該試驗機），采用滑動摩擦的形式；可在干摩擦、滴油潤滑、滴水潤滑以及改變負荷、速度、試驗溫度、時間、摩擦配偶軸尺寸及材料、表面粗糙度、硬度等參數條件下進行試驗，評定自潤滑軸承材料、表面薄層或?qū)訝顝?fù)合材料、固體潤滑材料的減摩耐磨特性、PV值和綜合使用性能。
二、 組成結構：
該試驗機主要由主機、電控柜（強電控制系統）、計算機及附件等組成。
2.1 主機。
采用臥式結構，主要由底座、試驗力測量傳感器、試驗力加載系統、摩擦副系統、滴油潤滑系統、主軸座系統、彈性聯軸器、摩擦力測量系統、主軸電機（3Kw松下伺服電機配臺灣精銳1：20減速機）、帶輪傳動系統及附件組成。
? 底座。主要由上底板、下底板、油缸座等部分組成，由工程鋼整體焊接，并經時效處理，穩定可靠，滿足結構空間和試驗剛性要求。
? 試驗力測量傳感器。采用高精度輪輻式傳感器，直接測量加載試驗載荷，測量位置精確，數據采集線性度高、重復性好、穩定、可靠；由于摩擦副帶有加熱功能，傳感器與摩擦副之間附加有隔熱保護，保證傳感器在可靠的溫度下工作。
? 試驗力加載系統。采用液壓作動器加載機構，位于主機下部，由靜壓油源和作動器組成，并具有長時保壓調節功能。試驗時油缸活塞向上推動施力座，為試驗試樣提供不同的試驗載荷；液壓站和作動器特殊設計制造，整個加載試驗過程平穩、可靠。液壓系統管道連接可靠，無漏油現象。
? 磨損量測量。設備摩擦副增加美國世銓高精度位移傳感器，通過在線測量試樣磨損厚度，測量試樣的磨損量。
? 摩擦副系統。
該試驗機包含?20×20mm（內徑×長度），最大長度40、?30×30mm（內徑×長度），最大長度40、?50×50mm（內徑×長度），最大長度40；三種滑動軸承/軸套試樣，為此，設備相應配備三種不同的摩擦副夾具；為減小試驗力加載導致的試樣軸變形量，該部分采用簡支梁機構；傳動軸承選用滾針軸承，額定轉速高，摩擦扭矩小，且便于客戶裝卸試樣，有效保證設備試驗的準確性、穩定性的同時，降低了試樣安裝的困難度，簡單、易操作。摩擦副尺寸可根據客戶要求設計加工。摩擦副夾具配備加熱系統和試樣溫度采集，夾具溫度采集兩套溫度采集系統。
? 滴油潤滑系統。為摩擦副提供滴油、滴水潤滑條件，滴油速度可通過針閥有效實時控制。
? 主軸座系統。主要由主軸座、主軸、傳動軸承組成；
主軸座，采用鑄體一體化加工，機械精度高，穩定、可靠；
主軸，材料采用GCr15高速鋼，由數控加工中心加工并經動平衡調整，機械精度高；通過熱處理和表面滲氮，提高主軸表面硬度及芯部韌性和耐磨性，在高速、重載運行工況下，有效提高主軸傳遞扭矩的可靠性，降低由徑向試驗力導致的主軸徑向變形量；
傳動軸承，采用進口SKF P5高精度等級的傳動軸承，承受載荷大，傳動精度高。
? 彈性聯軸器。連接減速機1：20和主軸I，傳遞扭矩效率高，且在設備運轉時，還可起到自動調心的作用，提高設備傳動精度，傳動振動小，噪音小。
? 摩擦力測量傳感器。采用美國世銓S型拉壓傳感器，直接測量摩擦副傳遞的試樣之間的摩擦力；測量精度0.5‰，響應頻率高達1000Hz，摩擦副與施力座之間安裝有圓柱滾子軸承，摩擦阻力小，有效降低設備摩擦力測量誤差。直接測量摩擦副摩擦力，系統誤差小，數據采集線性度高、重復性好、穩定、可靠。
? 主軸電機。采用3Kw松下伺服電機，額定扭矩28.7N.m，額定轉速1r/min -1000r/min，與臺灣精銳1：20減速機組合直連接，電機減速機組額定扭矩574N.m，額定轉速1r/min -50r/min；電機防護等級IP64以上。
2.2 電控柜。
由設備強電系統、弱電控制元件、安全保護系統組成。
? 設備強電系統。為設備提供380V三相電源，并通過弱點控制系統實現有效的通斷電。
? 弱電控制元件。包括板卡、模塊等控制元件，實現試驗數據的采集、傳輸及反饋功能，抗干擾能力強，信號穩定性高。
? 安全保護系統。設備配有相序保護器等安全保護裝置，有效保證設備的正常工作及異常斷電功能。
2.3 計算機控制系統。
主要由工業控制計算機、液晶顯示器、軟件部分組成。
? 軟件主界面可實時顯示試驗力、試驗時間、摩擦力矩、試驗溫度、試樣夾具溫度、試驗轉速、轉數、摩擦因數、磨損量、PV值等試驗參數。
? 曲線顯示頁面可實時顯示和保存摩擦力矩-時間、試驗力-摩擦因數、速度-摩擦系數、溫度-時間、試驗力-時間、速度-時間、PV值-時間、摩擦系數-時間等曲線。報表處理可根據用戶需求填寫相關試驗資料，如試驗材料編號、潤滑條件、報告編號、試驗日期等，并可根據實際情況設置數據輸出的采樣時間間隔（最小為1S）。數據保存根據采樣時間間隔把試驗力、摩擦力、摩擦系數、溫度等參數以.TXT或.RTF格式輸出。保存試驗數據可以Excel文檔格式導出，方便處理。
? 安全保護：試驗時間、摩擦扭矩、溫度、轉數等均設安全報警保護，任一參數報警，設備將自動停機。并設有控制按鍵和急停保護按鈕。
三、 主要技術參數
3.1 試驗力： 4kN～50kN
3.2 試驗力示值相對誤差： ≤±1％
3.3 試驗力長時保持示值誤差： ≤±1％F.S
3.4 最大摩擦扭矩： 574N.m
3.5 扭矩示值相對誤差： ≤±1％
3.6 試驗轉速： 5～50 r/min 無級可調
3.7 轉速精度 ±1%
3.8 加熱溫度范圍 室溫～350℃
3.9 試樣溫度測量 室溫～350℃
3.10 夾具溫度測量 室溫～500℃
3.11 溫度測量精度 ±1℃
3.12 試驗時間控制范圍： 1s～99999min
3.13 試驗轉數顯示與控制范圍： 999999999
3.14 試件尺寸： φ20（內）×20（長度），最大長度40；
φ30（內徑）×30（長度）最大長度40；
φ50（內徑）×50（長度）最大長度60；
3.15 試驗空間： 滿足以上三種摩擦副的裝夾并具有拓展空間，拓展范圍，試樣軸直徑10mm-75mm
3.16 主軸電機功率： 3 kW
3.17 停機控制方式： 手動/自動（時間、試驗力等）
3.18 試驗機電器設備質量、裝配質量和外觀質量符合GB/T2611的有關規定。
