MRS-10G型杠桿四球摩擦磨損試驗機
技術文件
一、適用范圍
該試驗機是我公司為滿足潤滑劑用戶需求而研發的一款高性價比的檢測試驗設備。主要以滑動摩擦的形式,在極高的點接觸壓力條件下,用于評定潤滑劑的承載能力，包括最大無卡咬負荷PB，燒結負荷PD、綜合磨損值ZMZ等三項指標；還可以進行潤滑劑長時抗磨損試驗、測定摩擦力、計算摩擦系數。使用特殊附件，也可以進行端面磨損和材料的模擬磨損試驗。
該試驗機采用砝碼加載試驗力，準確無誤差，可設置、顯示各試驗參數（轉速、試驗時間、溫度等）。
二、適用標準
GB/T12583-1998 潤滑劑極壓性能測定法（四球機法）
GB3142-2004 潤滑劑承載能力測定法（四球法）
SH/T0189-2017 潤滑油抗磨性能測定法（四球機法）
SH/T0202-1992 潤滑脂極壓性能測定法（四球機法）
SH/T0204-2004 潤滑脂抗磨性能測定法（四球機法）
ASTM?D2783-2009 潤滑油四球承載能力四球法
ASTM?D2596-2010 潤滑脂的極端壓力特性測定的標準試驗方法(四球法）
ASTM?D2266-2001 潤滑脂耐磨特性的標準試驗方法(四球法)?
ASTM?D4172-2004 潤滑液防磨損特性的標準試驗方法(四球法）
ASTM D5183-2005 用四球磨損試驗機測定潤滑劑摩擦系數的標準試驗方法
三、試驗機結構簡述

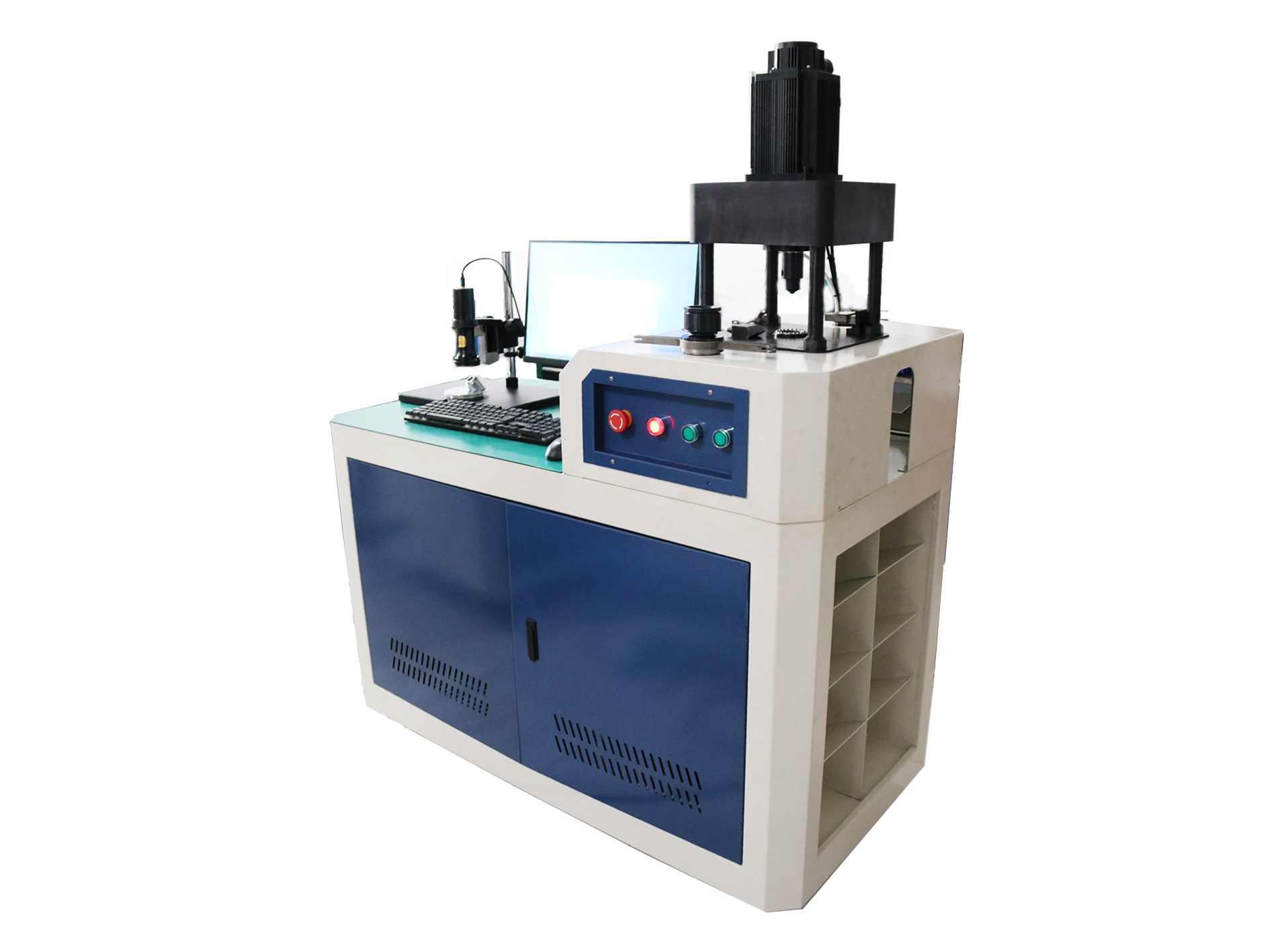

杠桿四球摩擦磨損試驗機是由動力系統、主軸系統、試驗力加載杠桿系統、摩擦副及加熱系統、摩擦力測定系統、機座等部分組成。
機座的右上方是試驗機的面板操縱面板，可對主要實驗參數進行設定、顯示，左上方是主軸系統和摩擦副、各種傳感儀器等。打開主機下方的機蓋門可以清楚的看到其內部結構，上格是工具箱，可放置試驗機專用工具及摩擦副等，機座的左下部是試驗機的試驗力加載杠桿結構。機座兩側及后面均有可拆卸的機蓋門，便于調試維修。
四、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 軸向試驗力范圍 | 60N～10KN |
2 | 試驗力示值相對誤差 | ±1% |
3 | 摩擦力測試范圍 | 0-200N |
4 | 主軸轉速范圍 | 100～2000r/min |
5 | 主軸轉速誤差 | ±1% 連續可調 |
6 | 試樣溫度控制范圍 | 室溫～200℃ |
7 | 試驗用鋼球 | 專用標準鋼球公稱Φ12.7mm |
8 | 杠桿變比 | 1：20 |
9 | 彩色液晶屏 | 10〞 |
10 | 電源電壓 | 380VAC，50HZ |
11 | 功率 | 1.5KW |
