YLM-01 葉輪滾筒磨料磨損試驗機
技術文件
一、適用范圍
YLM-01 葉輪滾筒磨料磨損試驗機主要用途是在滾動磨料磨損的狀況下來評定材料耐磨性、耐沖擊性的摩擦磨損性能。根據客戶需求可定制試樣夾具，滿足多種試樣在滾動磨料磨損狀況下的測試，試驗機還配備液氮制冷，可實現材料在-198℃環境中進行試驗。
二 、設備簡介
本試驗機采用臥式結構，其主要的組成部分包括：試樣主軸驅動系統、滾筒驅動系統、計算機控制系統、試樣專用夾具、平移裝置、液氮制冷系統等組成。

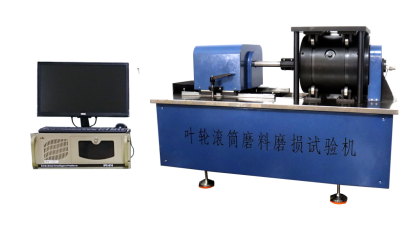

附圖：
1 試樣主軸及驅動系統：
試樣主軸是由進口伺服電機和伺服調速系統驅動，該系統電機的額定力矩為5N.m，無級調速，高速時精度為1%。該伺服電機功率為1.5kW，在主軸和交流伺服電機上部分別裝有從動輪和主動輪，通過同步帶傳動。定制的同步帶具有傳動比準確、不打滑、無需潤滑、無污染、傳動噪音小、效率高、傳遞負荷大、使用壽命長等特點。主軸上端裝有一套進口p5級角接觸軸承，以承受最高可達1000N的軸向和徑向的試驗力。本系統在低轉速下仍具有較高的傳動力矩，它完全改變了可控硅無級調速系統在低轉速下傳動力矩成倍遞減的缺點。
2 滾筒驅動系統：
滾筒驅動 系統主要有減速電機、底座、聯軸器、儲料滾筒固定架等組成。滾筒通過支架8個位置定位，滾筒旋轉跳動小，滾筒部分全部固定到移動平臺上，可左右移動調節位置。
3 計算機測控系統：
計算機測控系統由強電系統、弱電控制元件、安全保護系統組成。
設備強電系統：為設備提供380V三相電源，并通過弱點控制系統實現有效的通斷電。
弱電控制元件：主要由工業控制計算機、液晶顯示器、軟件、板卡、模塊等部分組成。可實現試數據的采集、傳輸及反饋功能，抗干擾能力強，信號穩定性高。軟件主界面可實時顯示試樣主軸轉速、滾筒轉速、試驗時間、試驗溫度、轉數、等試驗參數。
安全保護系統：設備配有相序保護器等安全保護裝置，有效保證設備的正常工作及異常斷電功能。
4 試樣專用夾具：
尺寸外觀可根據試驗要求加工，夾具加工后全部淬火處理，硬度高，可長時間使用。
5 平移裝置：
平移裝置主要包含導軌、絲桿、支架、手輪、聯軸器等組成。手輪通過聯軸器帶動絲桿旋轉，絲母固定到移動支架上，從而帶動滾筒驅動系統左右移動，到達所需位置后把滾筒壓蓋通過螺絲與滾筒緊固，然后加注磨料，試驗完成后還方便更換磨料與試樣。滾筒下方有磨料收集盒，可收集試驗后的磨料。
6 液氮制冷系統：
該系統包括液氮罐、控制裝置、保溫管等組成。液氮罐通孔控制裝置、保溫管向滾筒內充入液氮，還有鉑電阻實時測量滾筒內溫度。
三、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 試樣主軸旋轉轉速 | 10-1500r/min （無極可調） |
2 | 滾筒旋轉轉速 | 5-50r/min（無極可調） |
3 | 轉速長時保持相對誤差 | ±1% |
4 | 夾具規格 | 根據試樣定制 |
5 | 溫度控制范圍 | -198℃～室溫 |
6 | 滾筒平移距離 | 0-200mm |
7 | 試樣主軸電機類型 | 進口伺服電機 |
8 | 電機輸出最大扭矩 | 5N·m |
9 | 主軸轉速范圍（無級） | 1～1500r/min 使用減速裝置時:0.05～100r/min |
10 | 轉數(周期)顯示與控制范圍 | 1～9999999 |
11 | 時間控制范圍 | 1s～9999min |
12 | 試驗介質 | 油、水、泥漿、磨料等 |
13 | 停機控制方式 | 手動/自動（時間、轉數、摩擦力矩等） |
四、主要配置清單
序號 | 名稱 | 規格 | 數量 | 品牌 |
1 | 主軸伺服電機 | 1.5KW | 1臺 | 松下 |
2 | 滾筒變頻電機 | 1.5KW | 1臺 | 皖南 |
3 | 滾筒變頻器 | 1.5KW | 1臺 | 羅賓康 |
4 | 工業控制計算機 | 1臺 | 研祥 | |
5 | 電腦顯示器 | 1臺 | 聯想 | |
6 | 軸承 | 1套 | SKF | |
7 | 電器元件 | 1套 | 施耐德 | |
8 | 控制板卡 | 1套 | 阿爾泰 | |
9 | 控制軟件 | 1套 | 保航機械 | |
10 | 主機加工件 | 1套 | 保航機械 | |
11 | 液氮罐 | 100L | 1臺 | |
12 | 液氮閥 | ZHPSCPL1 LCB | 1套 | 上海渠工 |
13 | 附件工具 | 1套 | 世達 | |
14 | 設備資料 | 1套 | 保航機械 | |
15 | 試樣、圖紙 | 1套 | 保航機械 |
五、我們的優勢
1 設備整機為智能操作，使用者只需在計算機界面上設定好上下主軸所需轉速、試驗時間、分段轉速等所需參數，一鍵啟動設備就可自動實時采集試驗數據并可繪制相應的試驗曲線，可任意存儲、調閱、打印輸出試驗數據或曲線。
設備還配備急停裝置，出現問題可隨時停機，對設備和試驗數據都起到了良好的保護作用。
2 電器元件等配件都采用進口原器件，穩定性好，使用壽命長。
3 采用一體化的結構設計，將嵌入式工業控制計算機、組態軟件、采集模塊、執行器組合在一個框架內，完成對整個試驗過程的控制，所有的試驗操作都能在計算機主界面中進行，具有組態控制方式靈活、摩擦副種類多、調速范圍大、還能夠模擬高溫環境，自動化程度高、使用調整方便等特點。
5 公司有專業的設計團隊，可根據客戶要求定制改造設備，如高速，高載，超高低溫等使用要求都可定制。
六、設備使用環境
1 室溫10℃～35℃范圍內；
2 相對濕度不大于80%；
3 在穩固的基礎上正確安裝；
4 周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
5 電源電壓的波動范圍不應超過額定電壓的
10%。
七 、售后服務承諾
1 本設備驗收合格后，質保期一年，部分配件終身免費。
2 設備的操作實時免費培訓。
3 根據客戶要求免費提供專業的技術指導和咨詢服務。
4 每一臺設備都有工作人員進行跟蹤，解決客戶的使用問題。公司存有檔案，到期提醒客戶設備的保養維護。
5 公司承諾在接到客戶維修電話后1小時內快速響應，如需現場維修，24小時內到達現場維修，盡可能滿足客戶的使用要求。
-保航機械為您提供專業、優質的技術與服務
